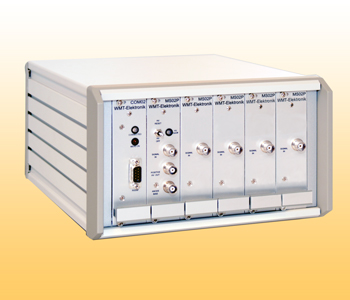

MEASARplus für ein CEM-Array mit positiver Betriebs- spannung
MEASARplus ist ein modular aufgebautes elektronisches Messsystem zum Betrieb von mehreren Elektronenvervielfacher-Kanälen (CEMs) oder Photomultipliern (PMTs) und zur simultanen Auswertung aller Ausgangssignale durch Pulszählung wie auch durch Strommessung und der integralen (akkumulierten) Ladung. Es besteht aus einem mechanischen Gehäuse mit 19"-Einschub und Modulen zur Hochspannungserzeugung, zur Pulszählung, Strom- und Ladungsmessung und einem Kontroller mit einer RS232-Schnittstelle, die durch eine von außen zugängliche Steckbrücke in eine USB-Schnittstelle umgeschaltet werden kann, um das System mit einem Computer zu verbinden. Über die Benutzeroberfläche setzt man die Hochspannung, Diskriminatorschwelle und Dauer der Messungen, die durch ein Startsignal oder automatisch wiederholt ausgeführt werden können.
|
|
Einheit |
Bereich |
|
|
|
|
|
Hochspannung |
V |
+ 128 bis + 4095 |
|
HV-Anstiegszeit |
V/s |
±100 or ±800 |
|
Diskriminatorschwelle |
mV |
- 3 to - 130.5, Schrittweite = 0.5 |
|
Vorverstärker Totzeit |
ns |
15 - 30 - 60 - 100 |
|
Messintervall |
ms
|
unbegrenzt, Stopp durch Kommando, oder |
(1 bis 65535) x 10 |
|
Messwiederholungen |
|
unbegrenzt, Stopp durch Kommando, oder |
|
|
1 to 255 automatische Wiederholungen |
|
CEM Überlastschutz |
µA |
max. Anodenstrom (1-15) x 1.024 |
|
Vorspannung der Anode |
V |
- 120 (±10) |
|
|
|
|
|
|
|

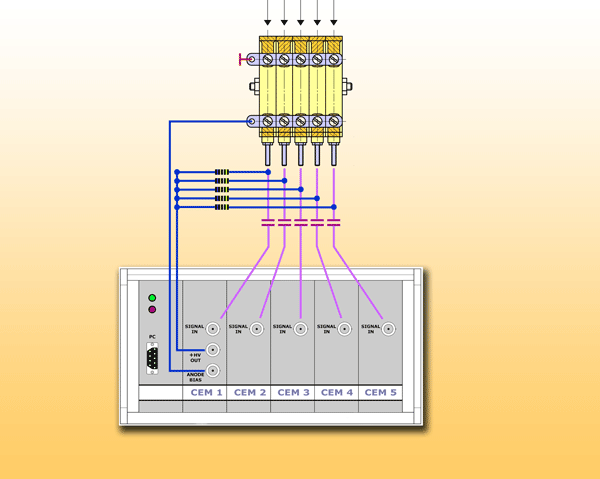

Abb. 3 MEASARplus für ein CEM-Array bei positiver Betriebsspannung |
|
