MEASARsolo-N (negative Betriebsspannung)

MEASARsolo-P (positive Betriebsspanunng)

MEASARsolo-S (umschaltbare Betriebsspannung)



Mit MEASARsolo bieten wir ein komplettes Messsystem zum Betrieb von einzelnen Elektronenvervielfacher-Kanälen an. Die Software zusammen mit der Messeinheit ermöglicht, die Betriebsspannung bei kontanter Vorspannung zwischen CEM und Anode einzustellen, die Diskriminatorschwelle und die Totzeit des Vorverstärkers, sowie die Dauer und Zahl der Messintervalle vom PC oder Laptop aus zu programmieren. Die gemessenen Daten können als .txt-Datei gespeichert und mit Drag&Drop in Evaluationsprogramme eingefügt werden. Während der Messung sind die letzten 16.000 Messpunkte permanent grafisch dargestellt.

Wenn eine konstante Strahlenquelle (wie z.B. eine Vakuum-Messröhre) verfügbar ist, kann die Messung der Zählrate in Abhängigkeit von der Betriebsspannung genutzt werden, um den Zustand des Elektronenvervielfachers (Lage des optimalen Arbeitspunktes), die korrekte Wahl der Totzeit und der Diskriminatorschwelle zu überprüfen.

MEASARsolo ist erhältlich mit negativer oder positiver (MEASARsolo-N und MEASARsolo-P) oder mit umschaltbarer Hochspannung (MEASARsolo-S).

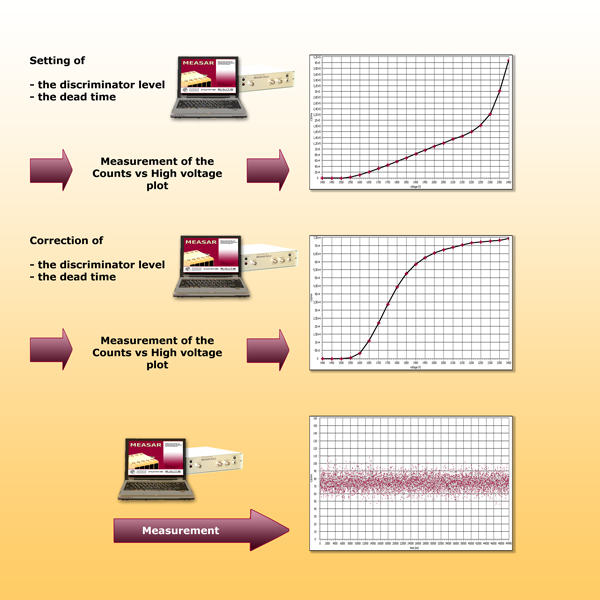

Abb. 5 Typischer Ablauf einer Messung mit MEASAR. Mit Hilfe der Auftragung Zählrate ggn. Betriebsspannung können die Diskriminatorschwelle und die korrekte Totzeit des Vorverstärkers eingestellt werden. Das System ist dann korrekt eingestellt für die eigentliche Messung








Parameter
Modell
Einheit
Bereich


MEASARsolo-N
V
- 128 to - 4095

Hochspannung
MEASARsolo-P
V
+ 128 to +4095

MEASARsolo-S
V
±128 to ± 4095

HV-Ansteigszeit (1 bit)

V/s
±100 or ± 800

Diskrimatorschwelle

mV
- 3 to - 130.5, Schrittweite = 0.5

Vorverstärker Totzeit

ns
15 - 30 - 60 - 100

Messintervall

ms
unbegrenzt, Stopp durch Kommando oder

(1 bis 65535) x 10
  Messwiederholungen
unbegrenzt, Stopp durch Kommando oder

1 bis 255 automatische Wiederholungen

CEM Überlastschutz
MEASARsolo-N&S
µA
max. Anodenstrom (1-15) x 1.024

MEASARsolo-P&S
cps
(1-15) x 204800
  Strommessungen
MEASARsolo-N
µA
Vollausschlag = 16.38375
  Ladungsmessungen
MEASARsolo-N
nC
bis zu 335.54 µC
  Vorspannung der Anode
V
±120 (±10)

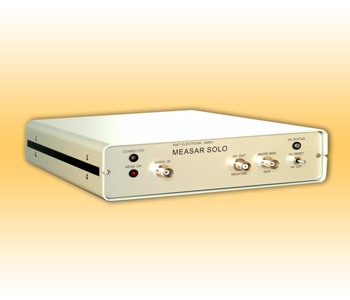

Abb. 1 MEASARsolo ist ein komplettes Messsystem, mit dem ein einzelner Elektronen- vervielfacher-Kanal betrieben werden kann

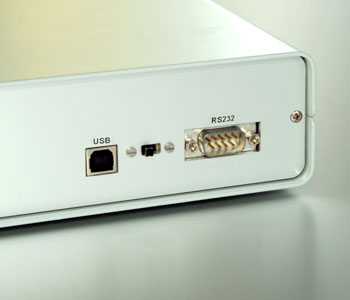

Abb. 2 Die Schnittstelle kann von RS232 auf USB umgeschaltet werden

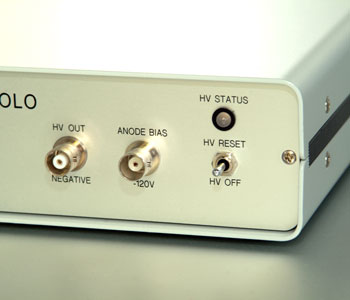

Abb. 3 Die Anodenvorspannung von 120 V (Bias) wird vom MEASAR bereitgestellt

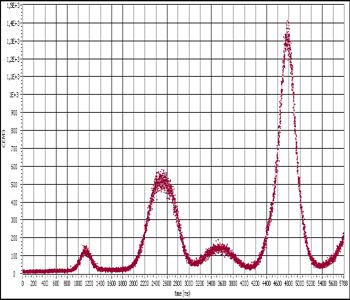

Abb. 4 Bmp-Grafik eines Restgas-Spektrums, gemessen mit einem Quadrupol-Massenspektrometer und MEASARsolo-N
