Charakteristik von CEMs in Arrays











  Standard-CEMs
  Typische Verstärkung bei 2.3 kV Betriebsspannung
1 x 10e8
  Typischer Wandwiderstand / Kanal Mohm 200
  Pulshöhenverteilung (PHD) bei 2.6 kV und 3.000 cps % < 40
  Dunkelpulsrate bei einer Diskriminatorschwelle von - 5 mV cps/Kanal < 0.02
  Maximale Zählrate / Kanal cps 5 Mio

  Extended Dynamic Range-CEMs
  Typische Verstärkung bei 2.8 kV Betriebsspannung   1 x 10e8
  Typischer Wandwiderstand / Kanal MOhm 60
  Pulshöhenverteilung (PHD) bei 2.8 kV und 3.000 cps % <80
  Dunkelpulsrate bei einer Diskriminatorschwelle von - 5 mV cps/Kanal
< 0.02
  Maximale Zählrate / Kanal
cps
15 Mio




Zusätzlich zu unserem Programm an einzelnen CEMs bieten wir Detektoren an, die zu Arrays zusammengesetzt werden können und das simultane Auslesen aller Kanäle erlauben. Die metallisierten Kontaktflächen befinden sich normalerweise auf den schmalen Ober- und Unterseiten der CEMs. Die Ausgänge und damit die Anodenpositionen bei CEMs, die dünner als 4 mm sind, befinden sich außerhalb der Achsen. Dies vergrößert die Abstände zwischen benachbarten Anoden und verhindert die Gefahr von Übersprechen der Signalleitungen.




Auswahlliste CEM-Arrays (Beispiele)

CEM-Array Modell

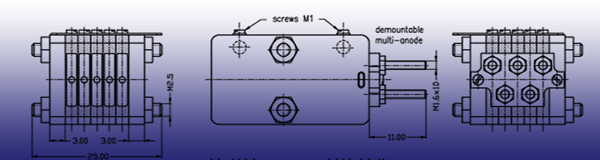

KBLA210-5 mit 5 Kanälen von 2 x 10 mm Öffnung


KBLA210-5

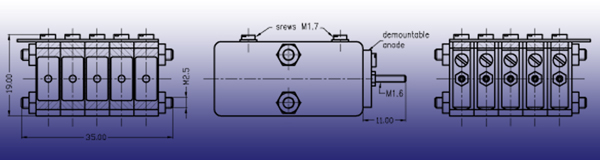

KBLA510-5 mit 5 Kanälen von 5 x 10 mm Öffnung

KBLA510-5

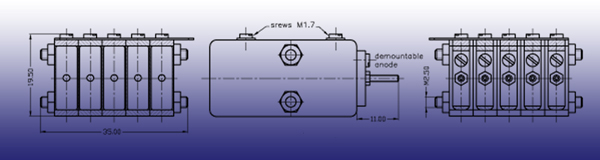

KBLA1505-5 mit 5 Kanälen von 5 x 10 mm Öffnung

KBLA1505-5

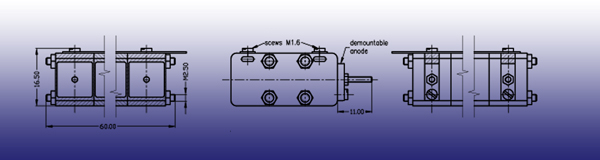

KBLA1010-5 mit 5 Kanälen von 10 x 10 mm Öffnung

KBLA1010-5

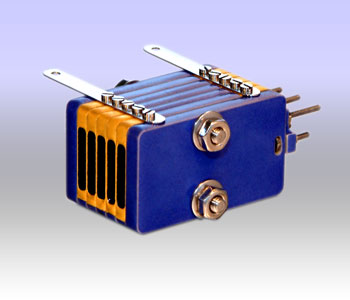

Abb. 1 CEM-Array Modell KBLA210-5

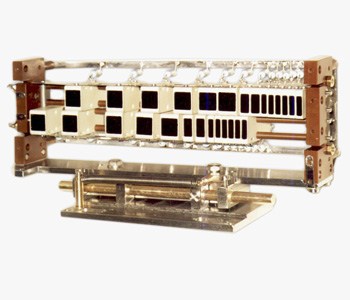

Abb. 2 Kompakter Neutralteilchen-Analysator CNPA-03 bbbbbbbbbbbbbbbIoffe Institute, St. Petersburg

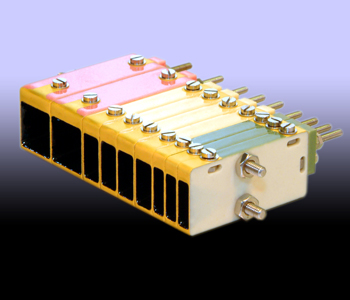

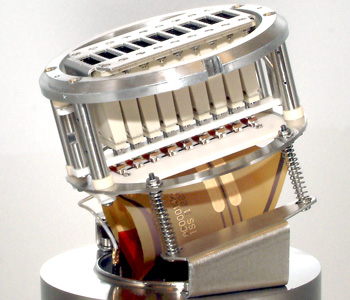

Abb. 3 KBLA_IPP_9 mit 9 Kanälen und 3 unterschiedlichen Öffnungen

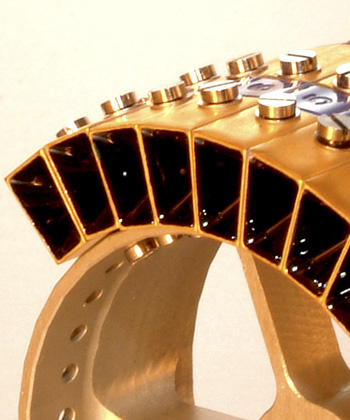

Abb. 4 Konzept für kreisförmiges Array































































































Austausch eines 9-fach CEM-Arrays für ein VG CLAM 4 Elektronen-spektrometer

Als besonderen Service bieten wir den Ersatz von alten Glas-CEMs durch CEMs der Serie KBL für Elektronenspektrometer an. Das Beispiel zeigt den Austausch von alten Glas-CEMs durch Sensoren Modell KBL1705 für ein VG CLAM4 Elektronenspektrometer

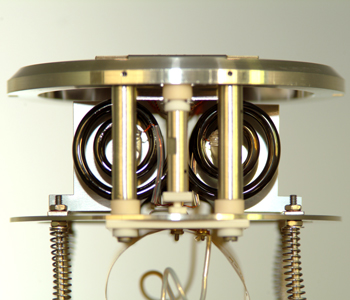

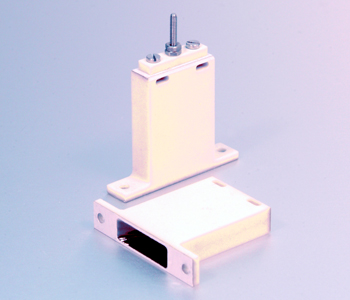

Abb. 5 CEM-Array vor dem Austausch

Abb. 6 CEM-Array nach dem Austausch

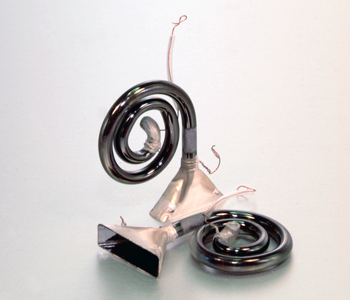

Abb. 7 Original-CEMs aus Glas

Abb. 8 Ersatz-CEMs Modell KBL1705













































































































































Austausch eines 7-fach CEM Arrays für OMICRON EA125 Energie-Analysator

Dieses Beispiel zeigt den Austausch der alten Glas-CEMs durch ein CEM-Array für einen OMICRON EA125 Energieanalysator



Abb. 13 Alter Detektorkopf

Abb. 14 Neuer Detektorkopf



Abb. 15 CEMs im alten Detektorkopf

Abb. 16 CEM Modell EA125-7

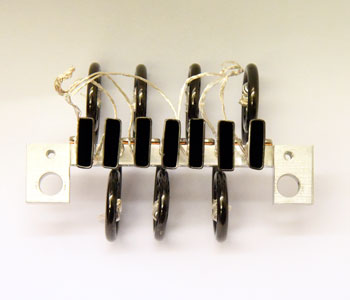

Abb. 17 Altes CEM-Array

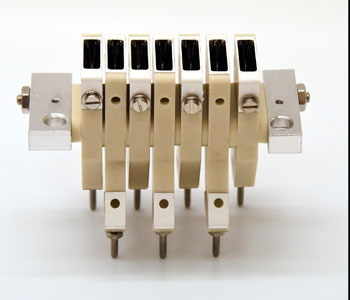

Abb. 18 Neues CEM-Array









Austausch eines 6-fach CEM-Arrays für ein VG Thermo ESCALAB220 iXL Röntgenspektrometer

Das Beispiel zeigt den Austausch von alten Glas-CEMs durch unser Modell KBL1507 für einen VG Thermo ESCALAB220 iXL Analysator



Abb. 9 CEM-Array vor dem Austausch

Abb.10 CEM-Array nach dem Austausch



Abb. 11 Original-CEMs aus Glas

Abb. 12 Ersatz-CEMs Modell 1507
