Sonderanfertigungen

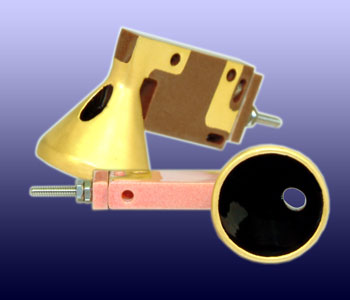

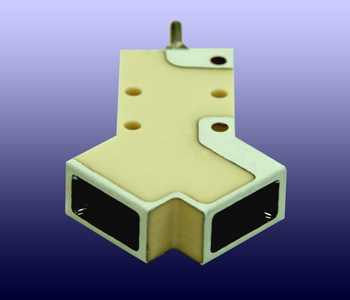

Abb. 1 Doppelköpfiger Detektor

Abb. 4 CEM Modell KBL15RS/90_H

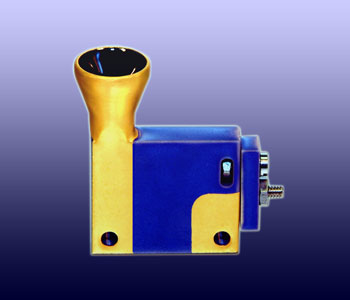

Abb. 7 KBL428 für Omicron SPA LEED

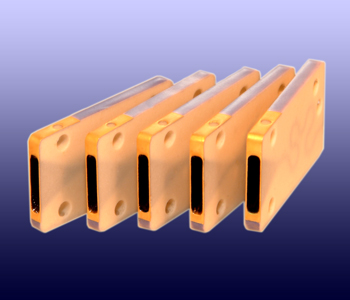

Abb. 10 CEM Modell KBL210_GV

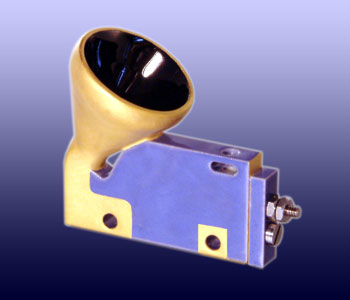

Abb. 13 CEM Modell KBL15RS_135

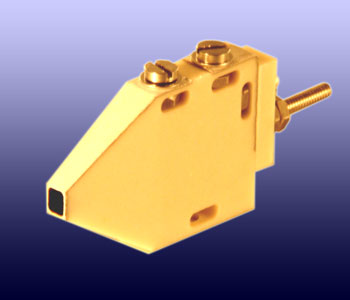

Abb. 16 CEM Modell Belz_Opt_2


Abb. 19 CEM Modell 202


Abb. 22 KBL10RS/HZB

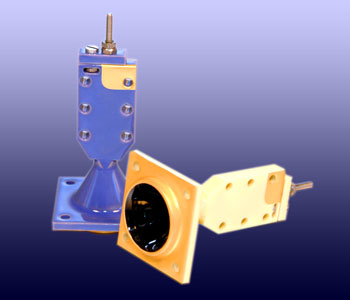

Abb. 24 KBL15RS_HMI

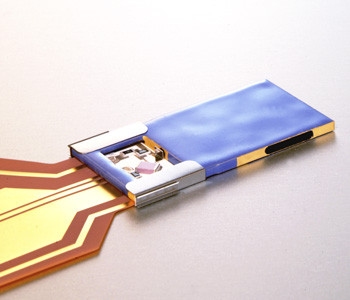

Abb. 25 NEPTUN/TRITON Ionenzähler

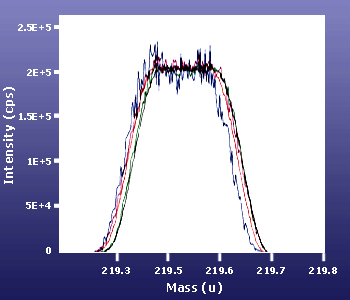

Abb. 26 Typische Peakform und Peaküberlappung von U-Isotopensignalen der Ionenzähler
(J.Schwieters)

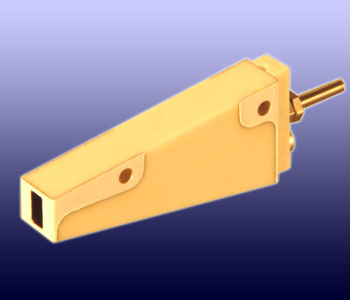

JupiterMercury







Neben den Detektoren mit Standardabmessungen bieten wir Sonderanfertigungen nach Kundenwünschen an, die an die jeweiligen Erfordernisse angepaßt sind. Die Bilder auf dieser Seite sind Beispiele für solche Sonderanfertigungen. Alle CEMs erfüllen die elektro-optischen Spezifikationen für die Standard- bzw. EDR-Typen und werden mit einem Testprotokoll ausgeliefert. Wir würden uns freuen, Ihnen einen Detektor anbieten zu können, der genau Ihren Anforderungen entspricht, ob als Einzelstück oder in großen Stückzahlen.





Abb. 2 CEM Modell KBL10RS_MPS

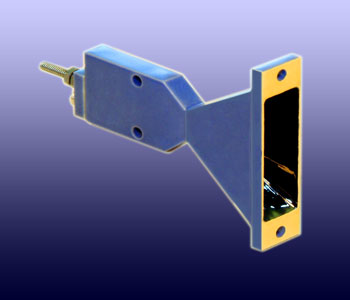

Abb. 3 CEM Modell KBL1707_Delta

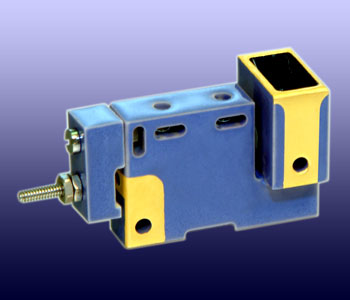

Abb. 5 KBL510/90 für SPECS SPA LEED

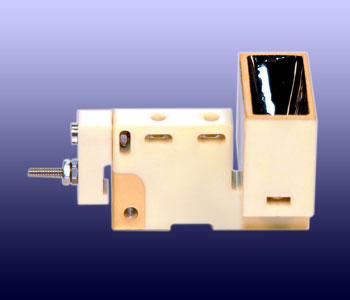

Abb. 6 CEM Modell KBL720/90

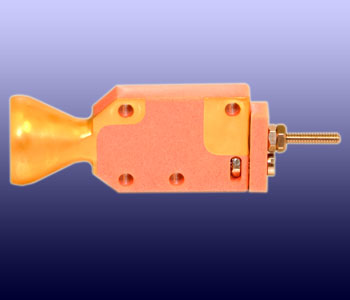

Abb. 8 CEM Modell KBL10RS_short

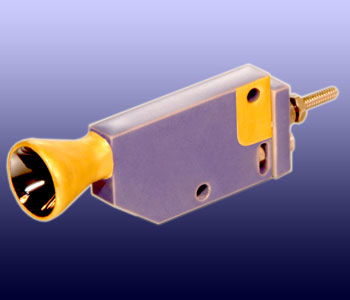

Abb. 9 CEM Modell KBL10RS_long

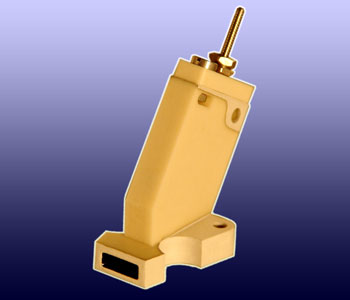

Abb. 11 CEM Modell Kir_V2

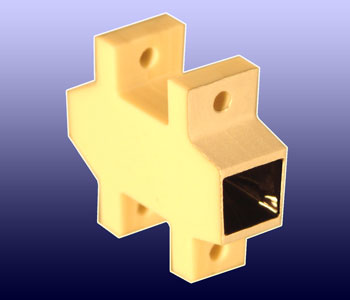

Abb. 12 CEM Modell Tou_V2



Abb. 14 CEM Modell Kir_V1

Abb. 15 CEM Modell MPS_V2

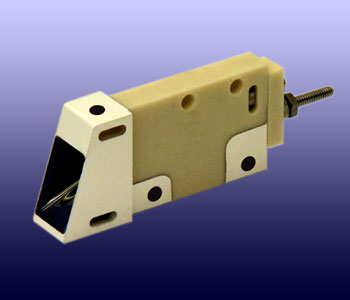

Abb. 17 Stop CEM JNA

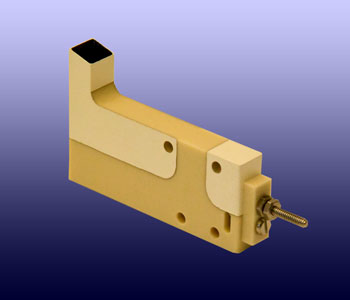

Abb. 18 Start CEM JNA

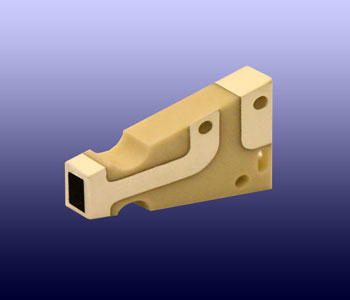

Abb. 20 CEM Modell 205Trap

Abb. 21 MPSJupiter

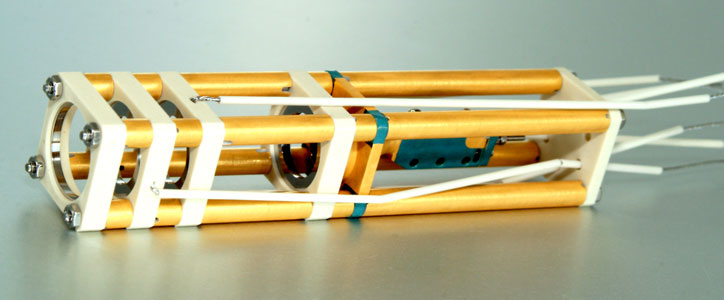

Abb. 23 Elektronenoptik mit KBL15RS_HMI




  Anwenderbericht
Mit frdl. Genehmigung von J. Schwieters



ThermoFisher Scientific GmbH, Bremen


  U-Isotopenhäufigkeitsmessung



Die Grafiken zeigen U Isotopenhäufigkei- ten in einem einzelnen Uranoxidpartikel, die mit einem Multi-Ionenzähler in einem Finnigan TRITON gemessen wurden. Die hohe Nachweisempfindlichkeit des Multi-Ionenzähler-Arrays wurde für die Suche nach anomalen 233U/238U- und 236U/238U-Isotopenhäufigkeitsverhältnissen genutzt. Alle Fehler sind innerhalb der Zählstatistik. Die 238U-Zählrate fiel kontinuierlich von 70.000 cps auf 15.000 cps über 6 Messungen. Jede Messung dauerte 15 Minuten. Die gemessenen 236U/238U- Isotopenhäufigkeitsverhältnisse sind von der gleichen Größenordnung wie die

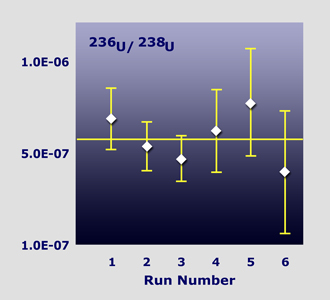

Gemessene 236U/238U-Isotopenhäufigkeit

Auflösungsvermögen bei zwei Massen-einheiten und liegen damit an der Nachweisgrenze. Das magnetische Sektorfeldmassenspektrometer wurde dadurch in ein modernes hochauflösendes Multikollektorinstrument verwandelt, das Isotopenhäufigkeitsvariationen mit einer extremen Präzision und - bei sorgfälltiger Anwendung - Genauigkeit messen kann. Die Verbesserung der Detektortechnologie vom analogen Stromverstärker zum modernen ionenzählenden Sensor eröffnet die Möglichkeit, immer geringere Probenmengen zu analysieren.

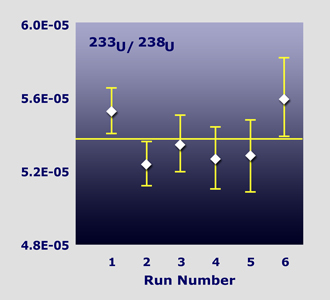

Gemessene 233U/238U Isotopenhäufigkeit
