MEASARplus für mehrere CEMs mit positiver Betriebs- spannung



MEASARplus ist ein modular aufgebautes elektronisches Messsystem zum Betrieb von mehreren Elektronenvervielfacher-Kanälen (CEMs) oder Photomultipliern (PMTs) und zur simultanen Auswertung aller Ausgangssignale durch Pulszählung wie auch durch Strommessung und der integralen (akkumulierten) Ladung. Es besteht aus einem mechanischen Gehäuse mit 19"-Einschub und Modulen zur Hochspannungserzeugung, zur Pulszählung, Strom- und Ladungsmessung und einem Kontroller mit einer RS232-Schnittstelle, die durch eine von außen zugängliche Steckbrücke in eine USB-Schnittstelle umgeschaltet werden kann, um das System mit einem Computer zu verbinden. Über die Benutzeroberfläche setzt man die Hochspannung, Diskriminatorschwelle und Dauer der Messungen, die durch ein Startsignal oder automatisch wiederholt ausgeführt werden können.




Parameter
Einheit
Bereich


Hochspannung
V
+ 128 bis + 4095

HV-Anstiegszeit
V/s
±100 oder ±800

Diskriminatorschwelle
mV
- 3 to - 130.5, Schrittweite = 0.5

Vorverstärker Totzeit
ns
15 - 30 - 60 - 100

Messintervall
ms
unbegrenzt, Stopp durch Kommando oder
(1 bis 65535) x 10
  Messwiederholungen
unbegrenzt, Stopp durch Kommando oder

1 to 255 automatische Wiederholungen

CEM Überlastschutz
µA
max. Anodenstrom (1-15) x 1.024
  Vorspannung der Anode
V
- 120 (±10)

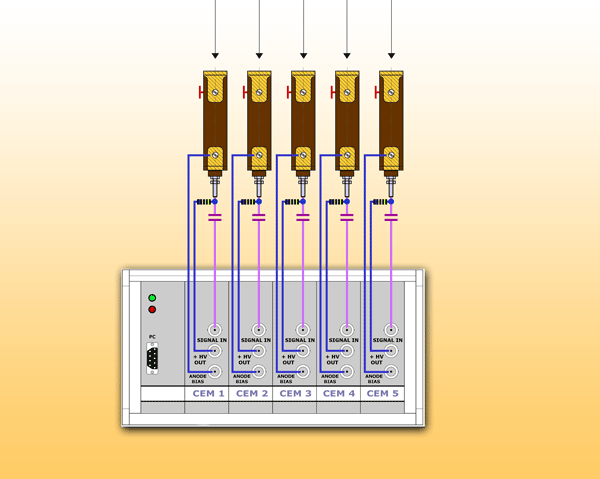

Abb. 3 MEASARplus für fünf einzelne CEMs und positiver Hochspannung



ü

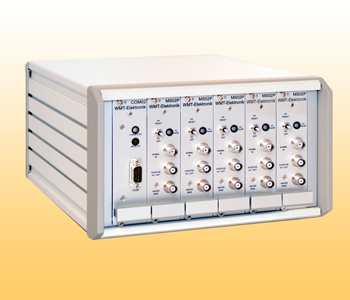

Abb. 1 MEASARplus für fünf CEMs mit positiver Betriebsspannung


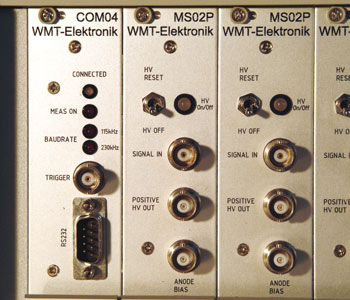

Abb. 2 MEASARplus für mehrere CEMs mit positiver Betriebsspannung

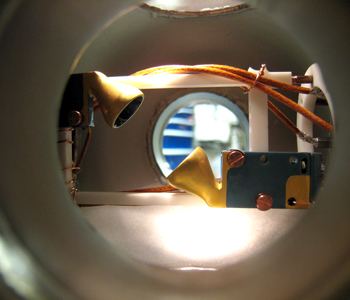

Abb. 3 Zwei sich gegenüberliegende KBL10RS-45
mit frdl. Genehmigung von F. Henkel (MPI f. Quantenoptik))
